0.背景
本文适用于办公以及研发环境的虚拟专有网络统一认证，适用于同时需要保障环境安全性，完整性以及可控性的情况。
内网的安全涉及到wifi准入，上网行为管理，网络出口防火墙等。基于ZStack平台私有云环境，需要一整套虚拟专有网准入以及日志审计的系统平台。
本次主要是使用openldap作为统一认证，Cisco ASA 作为VPN服务端，使用syslog进行日志审计。同时也提供了使用snmp的方式去定时轮训获取登录的用户以及ip。
说明：
本文介绍的方案是新钛云服架构师在实际环境中实践总结而来，效果不错，所以整理分享出来。
实战环境：
AA.zstack+ASA8.42+Anyconnect+Ldap(CiscoPerson)+Syslog
1.快速安装openldap
https://github.com/osixia/docker-openldap
docker run --env LDAP_ORGANISATION="tyun" --env LDAP_DOMAIN="tyun.cn" --env LDAP_ADMIN_PASSWORD="ldap_passwd" --volume /data/slapd/database:/var/lib/ldap --volume /data/slapd/config:/etc/ldap/slapd.d --detach -it -p 389:389 -p 636:636 osixia/openldap:1.2.0
docker 快速安装（根据需要选择对应的版本，或者手工基于dockerfile build最新版本）或者手动安装，但需要加入memberof 属性。
2.openldap 导入CiscoPerson objectclass
2.1 下载 cisco.schema
wget https://gist.github.com/jaseywang/041f76d03e2f43579d6f6984e3358774
cisco.schema(上面链接失效的化，使用本处)
将85行改为MUST ( uid $ cn )， 86行 delete掉telephoneNumber（否则会报错）
也可以直接使用已经修改好的
https://raw.githubusercontent.com/qingyufei/ubuntutools/master/Cisco_ASA_ldap/zhuxiang/cisco.schema
2.2 基于cisco.schema生成cisco.ldif
新建配置文件以及目录
echo "include cisco.schema" >>cisco.conf
mkdir ldif_cisco
slaptest -f cisco.conf -F ldif_cisco
获取到ldif目录结构如下：
tree ldif
tree
.
├── cn=conflig
│ ├── cn=schema
│ │ └── cn={0}cisco.ldif
│ ├── cn=schema.ldif
│ ├── olcDatabase={0}config.ldif
│ └── olcDatabase={-1}frontend.ldif
└── cn=config.ldif

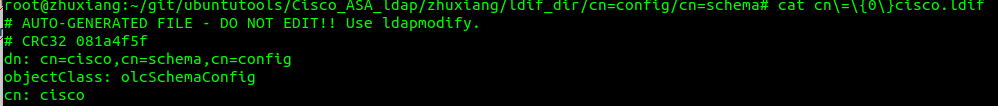

文件cn=config/cn=schema/cn={0}cisco.ldif就是生成的‘ldif’文件，编辑此文件，前三行改为：
dn: cn=cisco,cn=schema,cn=config
objectClass: olcSchemaConfig
cn: cisco

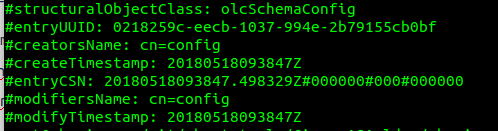

最后注释掉最后七行：
2.3 将‘’cn={0}cisco.ldif"文件内容导入ldap数据库
进入对应的目录，导入数据库(如果使用docker安装，则通过docker cp 复制配置文件到容器里执行,当然也可以安装openldap-clients,openldap-devel，通过-H 指定ldap主机)：
cd ldif_cisco/cn=config/cn=schema
sudo ldapadd -Q -Y EXTERNAL -H ldapi:/// -f cn={0}cisco.ldif
查看是否导入成功：
ldapsearch -Q -LLL -Y EXTERNAL -H ldapi:/// -b cn=schema,cn=config dn

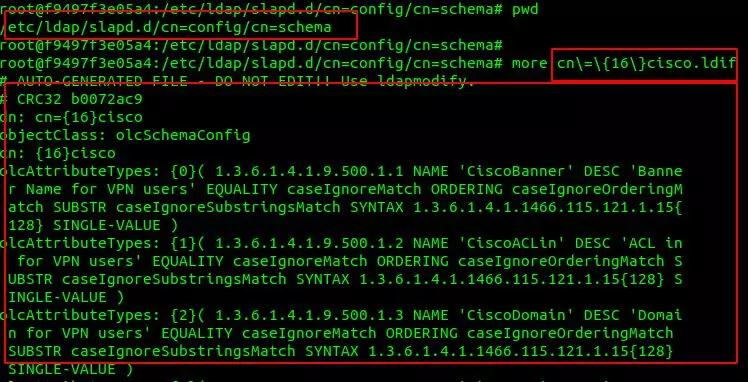

直接查看生成的文件(/etc/ldap/slapd.d/cn=config/cn=schema/cn={16}cisco.ldif)：
3.Cisco ASA
3.1商业购买ASA 硬件+ Anyconnect vpn的liscence （推荐）
3.2模拟器vMware或在Esxi版本的ASA8.42（或者ASA931等其他版本都可以） +Cisco ASA Keygen（网上教程比较多，仅作为测试学习使用，请勿商业使用。）
3.3 KVM 版本的 ASA8.42（仅作为测试学习使用）。
解压vmware的ova 文件(iso文件为启动引导文件，qcow2为disk0:或者flash文件，最重要的是iso文件，qcow2可以重新生成):
convert vmware to qcow2
root@zhuxiang:~/cisco# tar -xvf asa842.ova
WOLF-ASA842-adv.ovf
WOLF-ASA842-adv.mf
WOLF-ASA842-adv-disk1.vmdk
WOLF-ASA842-adv-file1.iso
root@zhuxiang:~/cisco# ls
asa842.ova WOLF-ASA842-adv-disk1.vmdk WOLF-ASA842-adv-file1.iso WOLF-ASA842-adv.mf WOLF-ASA842-adv.ovf
root@zhuxiang:~/cisco# mkdir -pv ASA_qcow2
mkdir: created directory 'ASA_qcow2'
root@zhuxiang:~/cisco# qemu-img convert -f vmdk -O qcow2 WOLF-ASA842-adv-disk1.vmdk ASA_qcow2/ASA842-adv-disk1.qcow2
root@zhuxiang:~/cisco# cp WOLF-ASA842-adv-file1.iso ASA_qcow2/ASA842-adv-file1.iso
最重要的是iso文件，每次虚拟机启动都要重iso启动:
root@zhuxiang:~/cisco# ls ASA_qcow2/
ASA842-adv-disk1.qcow2 ASA842-adv-file1.iso
查看qcow2文件:
root@zhuxiang:~/cisco/ASA_qcow2# virt-list-filesystems -a ASA842-adv-disk1.qcow2
/dev/sda1
通过guestmount工具查看asa磁盘里的信息。
root@zhuxiang:~/cisco/ASA_qcow2# guestmount -a ASA842-adv-disk1.qcow2 -m /dev/sda1 /mnt
root@zhuxiang:~/cisco/ASA_qcow2# ls /mnt/
anyconnect-win-3.0.0629-k9.pkg boot csco_config rdp2-plugin.090211.jar ssh-plugin.080430.jar
asdm-645-206.bin coredumpinfo csd_3.6.181-k9.pkg rdp-plugin.101215.jar vnc-plugin.080130.jar

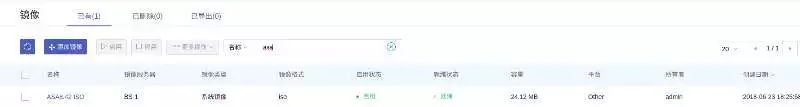

可以生成kvm系统（网卡必须选择e1000,把iso作为第一启动项），或者导入ISO ZStack，然后直接运行(导入ASA8.42.iso，格式必须是iso，平台是other)：
创建虚拟机，根云盘规格选择10G，计算规格2核4G以上，网络按照需求选择，选择对应的ASA8.42 iso镜像。创建虚拟机成功。(Network Anti-Spoofing 功能注意关闭)
由于zstack2.3.2 不支持serial重定向，查看ASA8.42所在的计算节点，通过在宿主机上直接运行命令virsh console ASA8.42_domain进入console控制台，配置基础管理功能
（其他版本ASA可能支持直接从页面console口登陆）

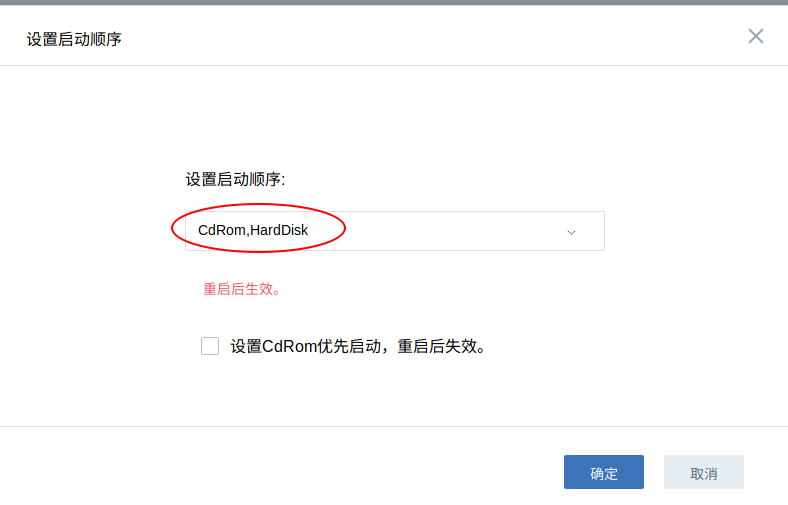

修改云主机启动顺序(CdRom,HardDisk)：
asa
[root@bjm8-zscns-10-0-3-16 ~]# virsh list --all
Id 名称 状态
----------------------------------------------------
6 687ba60019f04a5fa71b3f1501560d3a running
7 3459d91402c247ca8fabf0e7d922af7b running
9 09cabc8ca969429c9505fafaf14071eb running
34 fb4550f382fb496cbb03d77ca5f2456e running
42 8af69ae1236e4827880f6684987d9438 running
43 zstack10310 running
[root@bjm8-zscns-10-0-3-16 ~]# virsh console 8af69ae1236e4827880f6684987d9438
连接到域 8af69ae1236e4827880f6684987d9438
换码符为 ^]
ASAGW7>
ASAGW7> ena
Password:
ASAGW7# show version
Cisco Adaptive Security Appliance Software Version 8.4(2)
Device Manager Version 6.4(5)206
